產品特性

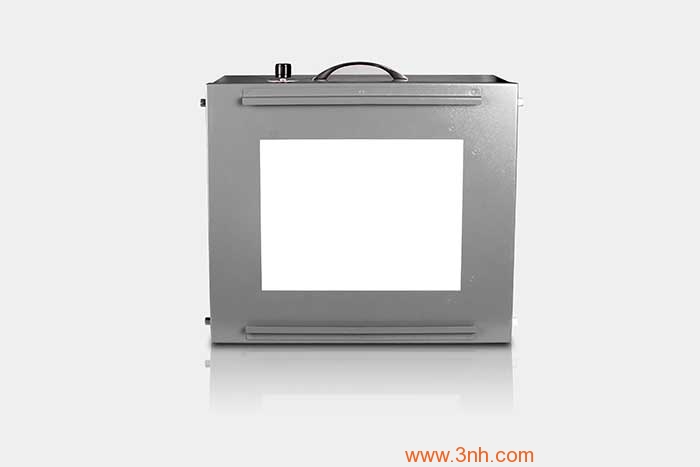

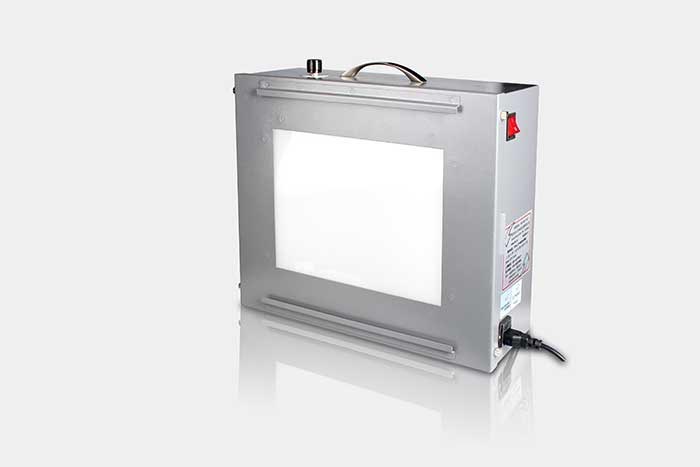

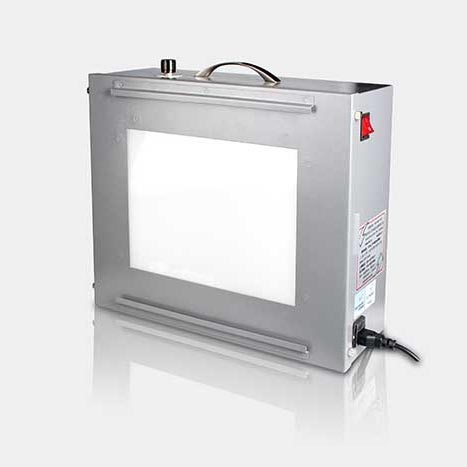

3nh 或 DNP標準燈箱 3nh & DNP Standard Color Viewer

該產品是攝影機及靜相攝影機的評價，調整用的光源裝置。

能看由於高頻熒光燈點燈方式的采用閃爍不定沒有的畫像。

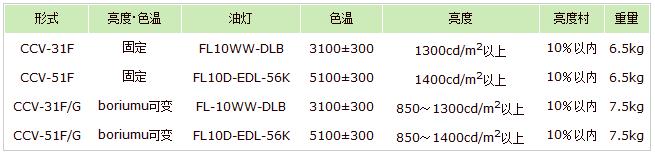

方法:

光源: DNP標準顏色viewer油燈

(特殊熒光管10W×4個使用)

電源: AC100v50，60Hz

點燈方式: 高頻點燈方式20KHz

演顏色性: 對各顏色演顏色評價點90以上

色溫: (日本製CL-200測量)

使用溫度: 10～40〓C

使用濕度: 80％以下(結露沒有事)

外形尺寸: 375W×365H×165D m/m

亮度方麵尺寸: 250W×190H m/m

海圖尺寸: 320W×290H m/m

消耗功率: 80W

重量: 6.5kg/7.5kg

由於viewer包藏熒光油燈的差異的亮度方麵的特性

使用說明

【1】 使用前

電源:AC電源100v，50Hz，60Hz共用

光源:DNP標準顏色viewer油燈 10W×4個

消耗功率:80W

【2】 使用

(1) AC100v的插座插入電源編碼的插頭。

※注意: AC100v以外的電源請別連接。

在海外利用時候，必定拜托您了變壓器的使用。

變成弄錯AC100v以外的電源連接的話被安上內部取的變壓器的燒毀。

 (2) ON電源開關。

 (3) 以油燈點燈常溫(20℃)點燈後15～20分穩定。

 (4) 油燈不點燈的時候，向別的項目的大街電保安人員要求請求確認。

 (5) 油燈的脛―王現象發生了的時候修好做電源開關3～4次ON，OFF。

【3】 油燈不點燈的時候

 請在電保安人員確認。

 (1) 插座AC100v通上電流。

 (2) 插座插入viewer的插頭。

 (3) viewer的電源開關ON。

 Viewer的油燈不點燈的時候，能考慮象下麵一樣的事

 (1) 油燈2盞點燈的時候，變壓器的一方的保險絲溶斷做著。

 (2) 油燈4盞是不點燈的時候，2台變壓器的各々的保險絲溶斷做著。

  ※注意: 上述(1)(2)AC100v以外的通電的時候發生。這變壓器內部燒毀是原因。

變壓器的交換變成必要。

【4】 與油燈的交換清掃

 在平的台裏(上)放置viewer從插座上請取下電源編碼。

以下麵的順序進行卸載。

 (1) 放鬆上麵框框的硬幣螺釘2處。

 (2) 用雙手舉起50～60毫米上麵框框的硬幣螺釘方麵推到前方的話上麵框框偏離實體。

 (3) 取下玻璃板和丙烯板。

 ※注意: 玻璃板因為有破裂請當心手手指。

(特別象用手手指不擦一樣地請注意板邊方麵。)

 ■油燈交換

 (1) 又，1年流逝的時候點燈2,000小時。

 (2) 脫離用雙手手指夾油燈的管端部使之轉90〓。

 ■清掃工作

 (1) 請在紗布中浸濕酒精擦去反射板表麵，丙烯板和玻璃表麵的汙穢取。

 (2) 清掃為了6個月～1年1次，正常保持色溫，亮度無論如何拜托您了。

【5】 使用前

 viewer因為使用著玻璃品請注意下麵的事。

 (1) 請別給(對)viewer實體給予大的衝擊。

 (2) 請別擱置對viewer表麵沉重的東西。

DNP Standard color Viewer

The DNP Standard color Viewer is a light source which enables you to evalsuateadjust videostill cameras. With its high-frequency Fluorescent lighting method, it handles images without flicker.

Specification
